我来给大家解释一下精密机械零件加工有多少道工序
我来给大家解释一下精密机械零件加工有多少道工序

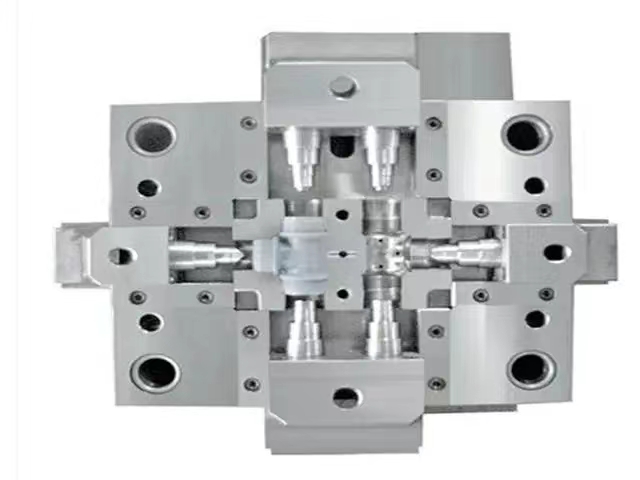

模具由多个部件组成。
精密机械零件的加工质量直接影响模具的质量，零件的最终质量是由精密机械零件的加工来保证的。
因此，控制精密机械零件的加工非常重要。
我国大多数模具制造企业，精密机械零件加工阶段采用的方法一般为磨削、电加工和钳工加工。
在这个阶段，我们要控制很多技术参数，如零件变形、内应力、形状公差、尺寸精度等。
在具体生产实践中，操作难度较大，但仍有许多有效的经验和方法值得借鉴。
模具零件的加工按零件的外观形状大致可分为三类：板件、异形件和轴类。
其常见的工艺流程大致为：粗加工——热处理（淬火、品质调整）——精磨——电加工——钳工（表面处理）——装配加工。
零件的热处理工艺不仅需要控制零件的硬度，还需要控制内应力，以保证零件加工过程中尺寸的稳定性。
不同的材料有不同的处理方法。
随着近几年模具工业的发展，除了使用材料类型外，还使用较多的材料Cr 12，40 Cr，Cr12MoV，除了硬质合金外，对于一些强度高、应力大的凸凹模，可以选用新型的材料粉末合金钢，如V10、ASP 23等，这种材料具有较高的热稳定性和良好的组织状态。
对于Cr12MoV为材料的零件，粗加工后淬火。
淬火后工件存在较大的保留应力，容易导致精密机械零件在加工或工作中产生裂纹。
淬火后应加热回火，以消除淬火应力。
淬火温度控制在900-1020℃℃，然后冷却至200-220℃风冷、快速炉220℃回火，这种方法称为淬火工艺，可以获得较高的强度和耐磨性，对以磨损为主要失效形式的模具有较好的效果。
在一些多角度、形状复杂的工件上，回火不足以消除淬火应力。
精密机械零件加工前应及时进行应力退火或重复处理，以充分释放应力。
对于V10、APS 23粉末合金钢零件，由于能承受1050-1080℃高温回火、淬火二次硬化工艺℃淬火，然后490-520℃高温回火可获得较高的冲击韧性和稳定性，非常适合以崩刃为主要失效形式的模具。
粉末合金钢成本较高，但性能良好，正在形成广泛的应用趋势。
磨床主要有平面磨床、内外圆磨床和工具磨床三种。
精密机械零件加工磨削时，应严格控制磨削变形和磨削裂纹的产生。
即使非常小的裂纹也会暴露在后续的加工和使用中。
因此，精密磨刀宜小，不宜大，冷却液要充足，尺寸公差尽量在0.01mm以内，以磨削内部零件。
由计算可知，当300mm温差为3时℃，材质变化约10.8μm，10.8=1.233（变形1.2μ米/℃每 100 毫米）。这一因素的影响应充分考虑各精密机械零件的加工工艺。
精磨时选择合适的砂轮非常重要。
根据高钒高钼模具钢，选择GD单晶刚玉砂轮比较合适，加工硬质合金、高淬火硬度材料时，优先使用有机粘结剂金刚石砂轮，有机粘结剂砂轮，磨件毛坯Ra=0.2μm、近年来，随着新材料的应用，CBN砂轮，即立方砂轮在数控磨床、坐标磨床、数控精密机械零件加工中效果优于其他类型砂轮。
磨削过程中，应注意及时修复砂轮，以保持砂轮的锋利度。
当砂轮钝化时，它会在工作表面上滑动和挤压，导致工作表面烧伤并降低强度。
板件加工大多采用平面磨床加工，在加工过程中经常遇到又长又薄的板件，加工难度大。
由于加工过程中，在磁力吸附作用下，工件发生变形，紧贴工作台表面，取出工件，工件会产生恢复变形，测厚时，但平行度达不到要求，解决办法可以采用磁力研磨方式，研磨工件下垫、块死、加工刀、光刀，加工后不需要垫，直接吸附加工，可提高研磨效果，满足并行加工要求。
轴类零件具有旋转表面，广泛应用于内外圆磨床和工具磨床。
加工时，头架和顶部相当于母线。
如果存在跳动问题，加工后的工件也会产生这个问题，影响零件的质量。
因此，头架和顶部应在加工前做好。
磨削内孔时，应将冷却液充分注入磨削接触位置，以促进磨削顺利排出。
加工薄壁轴类零件时，最好使用装夹工艺台，装夹力不宜太大，否则工件周围容易产生内三角变形。
现代模具厂不能缺少电加工，电加工可以加工各种异形、高硬度零件，分为线切割和电火花。
慢走丝线切割精度为±0.003mm，粗糙度Ra 0.2μ米。
加工开始时，首先检查机床状况，检查水的去离子情况、水温、线路的垂直度、拉力等因素，确保良好的加工状态。
线切割加工是把材料整体去除，破坏工件原有的应力平衡，容易造成应力集中，特别是拐角处，所以当R<0.2时（特别是尖角），应向工件提出改进建议设计部门。<0.2 (especially the sharp corner), improvement suggestions should be put forward to the design department.
矢量平移原理可用于加工过程中应力集中的处理，精密机械零件在加工前留有1mm左右的余量，预成型，然后进行热处理，使加工应力在加工前得到释放精密机械零件，确保热稳定性。
加工凸模时，需仔细考虑灯丝的切割位置和路径的选择。
采用穿孔丝加工，效果最佳。
高精度线切割加工，通常切割四次，可以保证零件的质量。
加工锥体凹模时，按照快速高效的位置，先粗加工直边，第二次锥体加工，然后精密机械零件加工直边，不需要X截面立式加工精密机械零件，只需要精密机械零件加工边缘直边，节省时间和成本。
电火花加工应制成电极，电极可分为粗、细。
精密机械零件加工电极需要良好的形状符合性，最好采用数控机床加工。
紫铜焊条主要用于一般钢材加工。
铜钨合金电极具有良好的综合性能，特别是在加工过程中，其消耗量明显低于铜。
结合足够的清洗液，非常适合加工材料加工和复杂精密机械零件的截面形状加工。
制作电极时，间隙和电极数量的计算。
大面积或重型电极加工时，工件和电极夹具应牢固，保证足够的强度，防止加工松动。
在深台阶加工过程中，应注意电极损耗和排水不良引起的电弧放电。
加工过程中零件表面留下的刀痕、磨痕是应力集中的地方，也是裂纹扩展的来源。
因此，加工后需要对零件表面进行强化处理，并通过钳工进行抛光处理，以处理加工的隐患。
工件的一些棱角、尖角和孔是钝的，R一般来说电加工表面会产生6-10左右μm变质硬化层颜色为灰白色，硬化层脆，有残余应力。
使用前应将硬化层完全消除。
方法是对表面进行抛光，抛光去除硬化层。
在磨削和电加工过程中，工件会产生一定的磁化，磁力弱，很容易吸附一些细小的东西。
因此，装配前应对工件进行消磁，并用醋酸乙酯清洗表面。
在装配过程中，首先查阅装配图，找到所有零件，然后列出零件之间的设备顺序，列出注意事项，然后开始装配模具，装配一般先安装导向导轨，然后安装好模具和凹模，然后是装配间隙，特别是凹模间隙，装配模具试车，写总体情况报告。
对于发现的问题，可以采用逆向思维的方法，即从后道工序到前道工序，从精密机械零件到粗加工，一一检查，直到找出关键，解决问题。 。
实践证明，良好的精密机械零件加工过程控制可以有效减少零件的不良和报废，有效提高模具的一次性成功率和使用寿命。
